Конструктивно фрезы подразделяются на следующие группы:
- Для обработки одно- и двухсторонних облицованных плитных материалов с симметричным и несимметричным расположением режущих кромок и стандартным диаметром 60–200 мм;
- Регулируемые и цельные;
- Со стальным и алюминиевым корпусом;
- По способу крепления алмазных резцов на корпусе:
- напайные;
- наклееные;
- механического крепления резцов (штучного и блочного);
- По направлению вращения (левого или правого исполнения);
- По высоте алмазной режущей пластины – «эконом» и «стандарт»;
- По величине осевого угла между резцами (до 35°, 40–45° идо 75°);
- По типу выброса стружки – вверх или вниз;
- По форме и профилю межзубных впадин.
Фрезы для обработки заготовок, облицованных с одной стороны, могут быть с алмазными резцами, расположенными по спирали, правого или левого исполнения, как правило, запатентованные. Применяются в этих случаях и фрезы с асимметричным и симметричным расположением резцов.

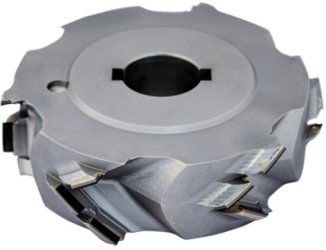

Асиметричное и симметричное размещение резцов на корпусе фрез. GT |
Для обработки кромок плитных материалов разной толщины целесообразно использовать не цельные с напайными алмазными резцами, а регулируемые фрезы, которые позволяют за счет проставочных колец настроить фрезу на определенную толщину плиты.

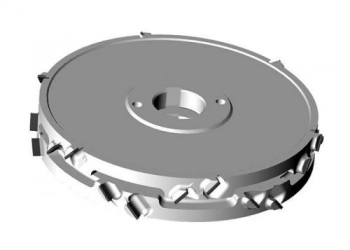

Регулируемая алмазная фуговальная фреза. Leuco |
На фрезах с корпусом из алюминиевых сплавов крепление алмазных зубцов может быть, как патентованным механическим штучным, блочным, так и с применением специального клея.
|
|

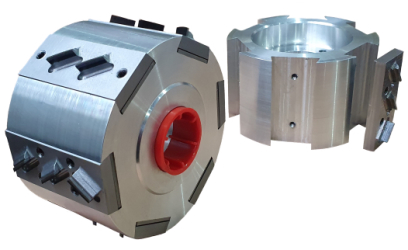

Механическое патентованное штучное крепление резцов на алюминиевом корпусе фрезы. Faba | Механическое патентованное блочное крепление резцов на алюминиевом корпусе фрезы. GT |
Разные производители таких фрез с механическим креплением используют собственные, уникальные по форме и конструкции, алмазные резцы. Так, например, запатентованы специальные резцы разной формы, со стальной вставкой в зоне межзубной впадины, которые препятствуют сильному абразивному износу впадины, однако такие фрезы дороже фрез конкурентов.
Фреза с механическим креплением PCD зубъев и стальной вставкой в межзубной впадине. Leuco |
Сервисное обслуживание алмазных фрез
Алмазные фрезы в отличие от твердосплавного инструмента, как правило, обслуживаются в специализированных сервисах, заточка производится на электроэрозионном оборудовании, которое, как правило, не по карману большинству деревообрабатывающих предприятий.Чтобы дорогостоящий PCD режущий инструмент служил долго, необходимо своевременно выполнять его переточку. Правильная, с соблюдением всех технических параметров, заточка позволяет:
- Увеличить срок службы инструмента;
- Повышает производительность труда;
- Решает вопрос качественной и длительной обработки древесных материалов;
- Помогает снизить расходы на выпускаемую продукцию.
Что касается исполнения, то фрезы с высотой пластины до 2,5 мм относятся к варианту «эконом», а фрезы с пластиной от 4,0 мм – к варианту «стандарт». При условии, что при заточке съем алмаза составляет 0,25–0,3 мм (при правильно эксплуатировавшихся фрез), фрезы «эконом» можно перетачивать максимум три раза, а фрезы «стандарт» – до 10 раз.
Несколько слов об аксиальном угле. Только на напайных фрезах аксиальный угол может быть от 30 до 75°, на сменных зубьях с механическим креплением он, как правило, равен 35°.
В России распространены фрезы с аксиальным углом до 35°, поскольку общая длина режущих кромок резцов в них минимальная и они дешевле фрез с аксиальным углом больше 50°.
Плюсы и минусы алмазных фуговальных фрез
1) Выбор количества зубьев на фрезе зависит от скорости подачи и обрабатываемого материала, считается, что каждый зуб обеспечивает скорость подачи 4-5 м/мин. При более быстрой подаче рекомендуется большее количество зубьев. Чем больше зубьев, тем больше рабочий ресурс и выше стоимость фрезы.
2) Инструменты с оптимизированным отводом стружки и оптимальная аспирация препятствуют т.н. двойному дроблению, которое, также, снижает качество фугования и может сократить стойкость и рабочий ресурс фрезы.
3) Фрезы со сменными алмазными резцами отличает от других фуговальных фрез минимальный уровень шума, в том числе за счет небольшой массы корпуса из высокопрочного алюминия. Применение этих фрез позволяет снизить потребляемую электрическую энергию, снижается эффект появления дисбаланса при обработке заготовок. Конструктивные особенности таких фрез наряду со снижением дисбаланса приводят к уменьшению шума при работе.Если фуговальная фреза со сменными резцами затупилась частично, то ряды зубьев, которые обрабатывают наружные слои плитных материалов можно заменить рядами резцов, работающих по среднему слою плит. В зависимости от требований к качеству фугования эта мера поможет увеличить рабочий ресурс фрезы. Сменные специальные алмазные ножи обычно уже запатентованы, что вынуждает клиента покупать расходные материалы и фрезы у одного и того же производителя. Ресурс таких ножей, как правило, рассчитан максимум на три переточки, тогда как ресурс, например, напайной фрезы типа «стандарт» в три раза больше. Стоимость замены всех ножей на фрезе обычно равна стоимости новой напайной фрезы аналогичной конструкции. Затраты на покупку и эксплуатацию фрезы со сменными алмазными резцами могут оказаться в 2–3 раза больше затрат на обычную напайную фрезу типа «стандарт».
4) Применение ноу-хау, например, дополнительные отверстия в зоне межзубной впадины, которые направляют воздух в зону резания при вращении инструмента, позволяет снизить уровень шума, как на холостом ходу, так и при работе. Фрезы с разнесенными зубьями (ножами), выступающими над корпусом на 1–2 мм, и с уменьшенными пазухами для отвода стружки отличаются повышенной производительностью и значительно повышают качество обработки деталей, а также способствуют снижению уровня шума станка.
5) Предпочтительно использовать фрезы с небольшой межзубной впадиной и разделенными или разнесенными по корпусу режущими элементами. Они менее шумные и отличаются пониженными ударными нагрузками.
6) Осевой угол расположения режущих кромок более 55° обеспечивает высокое качество обработки поверхности, в том числе материалов с рыхлым средним слоем, что делает такие фрезы пригодными не только для работы с тонкими облицовочными материалами, но и для т.н. «последующей лазерной кромкооблицовки».
7) Фуговальные фрезы GT с блочным креплением резцов позволяет, используя один и тот же корпус и меняя режущие элементы обрабатывать различные материалы, включая любую древесину, а также фуговальную фрезу преобразовать в профильную.
